多车型智能换电装备是为特定电池系统的换电版乘用车等各类电动汽车更换电池的智能化装备；具有车辆自动识别、电池自动更换、电池物理参数检测、作业智能监控、收费、运管系统进行智能通讯等功能。多车型智能换电装备由换电平台系统、换电机器人系统、堆垛机系统、电池存储、充电系统、电气系统、自动控制系统、辅助设备等设备单元组成。具有换电时间短、日服务量大、稳定性强、可无人值守等特点。
换电定位平台
换电机器人
充电机
电池调度
X向（轴距）最大打开行程：3000mm
Y向（轮距）最大打开行程：1580mm
车辆参数范围：轮距：1.31~1.58米 轴距：2~3.5米
承载：5.72吨
可换电车型：A00、A0、A、B、C
解锁 三向微调 举升 行走
起动举升负载：2.5吨
举升推力：3.5吨
举升高度：1.25米
举升时间：25秒
单工位：18~26货位
适用电池规格（米）：1.9 * 1 *3.5
适用电池重量（公斤）：500
提升重量（公斤）：1000
货叉伸缩长度（米）：1.53
每个货位上都配有一个充电装置，统一管理电池充电。
交流电压：380V±15％
输出电压范围：DC200～500V
功率：20kw~30kw/每个充电模块（货位）
有效功率：93%
散热功率：7%
多车型智能换电站为不同车型换电版乘用车提供三分钟快速补能（换电），换电站支持单站运营和多站联网，具有换电时间短、日服务量大、稳定性强、可无人值守等特点。
约180㎡
1~2名/每班次用于值守和保养
换电时间：小于3分钟
充电货位：36个
每充电功率：30kw
单工位日服务量：200~300辆/天
日最大充电量：25920度
占地面积：30㎡
车辆检修
车辆维护
电动汽车动力电池连接器分为插头和插座，连接器插合时，功能端子完全插入好，互锁端子接触，导通，传输出信号。
电池包端-24芯插头
锁止机构端-插座（车辆端）
28芯低压端子
IP68防护等级
电池包端-24芯插头
IP68防护等级

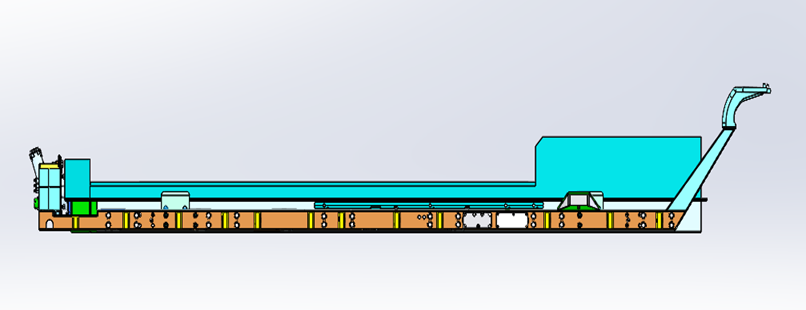

电动汽车动力电池智能锁止机构具有非解锁状态下自动复位锁止功能，利于保证车辆行驶安全。锁止机构安装有检测机构是否锁紧到位传感器。机构锁闭时有制动装置，在非专用工装操作情况下，无法打开该机构。电动汽车动力电池智能锁止机构保证了车辆在行驶或冲击试验中足够的强度、刚度、可靠性。
连杆保险装置
解锁装置
固定夹（推电池时起固定车架作用）
承载重量：350 ±3%公斤
自重：33.7公斤
长2.1米，宽1.2米
与电池包间隙0.5~1毫米
12个锁紧点，12路锁紧信号
